CEMA變頻馬達YAEJ802-4.YA100L1-4電動機YA132S1-2.YP-50-0.55-4
YP變頻系列2極型號：
YP-50-0.37-2 YP-50-0.55-2 YP-50-0.75-2 YP-50-1.1-2 YP-50-1.5-2 YP-50-2.2-2
YP-50-3-2 YP-50-4-2 YP-50-5.5-2 YP-50-7.5-2 YP-50-11-2 YP-50-15-2
YP-50-18:5-2 YP-50-22-2 YP-50-30-2 YP-50-37-2 YP-50-45-2

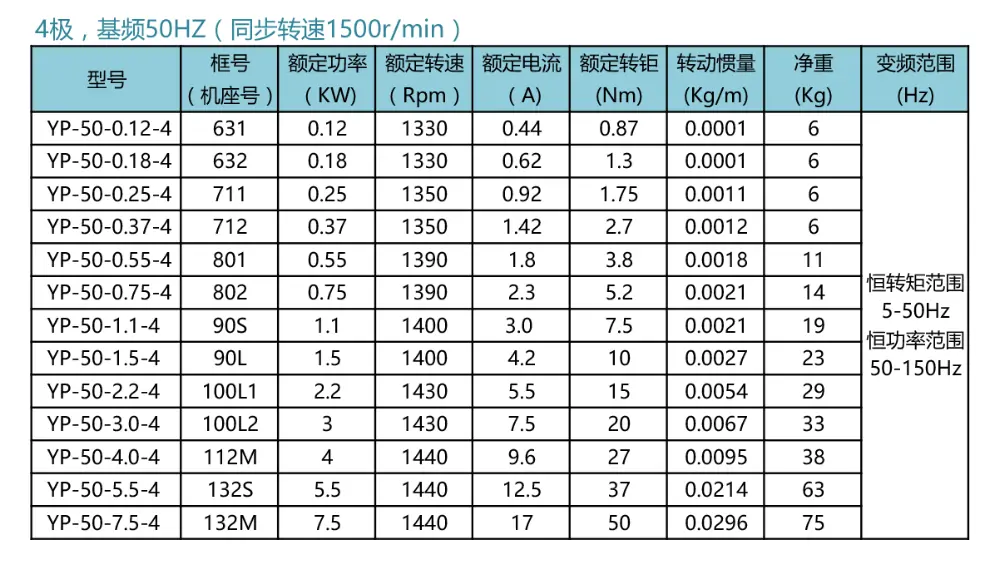

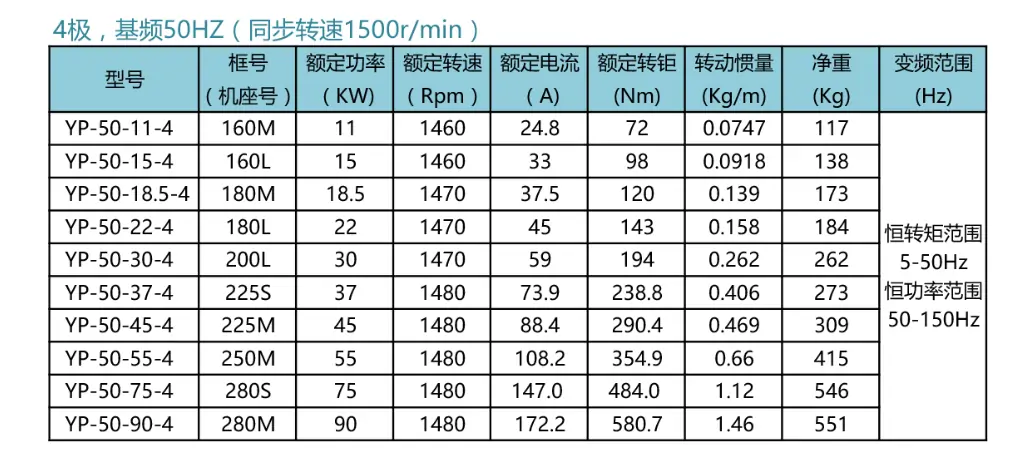

YP變頻系列4極型號
YP-50-0.18-4 YP-50-0.25-4 YP-50-0.37-4 YP-50-0.75-4 YP-50-1.5-4 YP-50-2.2-4
YP-50-3.0-4 YP-50-5.5-4 YP-50-7.5-4 YP-50-11-4 YP-50-15-4 YP-50-18.5-4
YP-50-22-4 YP-50-30-4 YP-50-37-4 YP-50-45-4 YP-50-75-4 YP-50-90-4
YP-50-110-4 YP-50-132-4 YP-50-160-4 YP-50-200-4 YP-50-250-4 YP-50-315-4

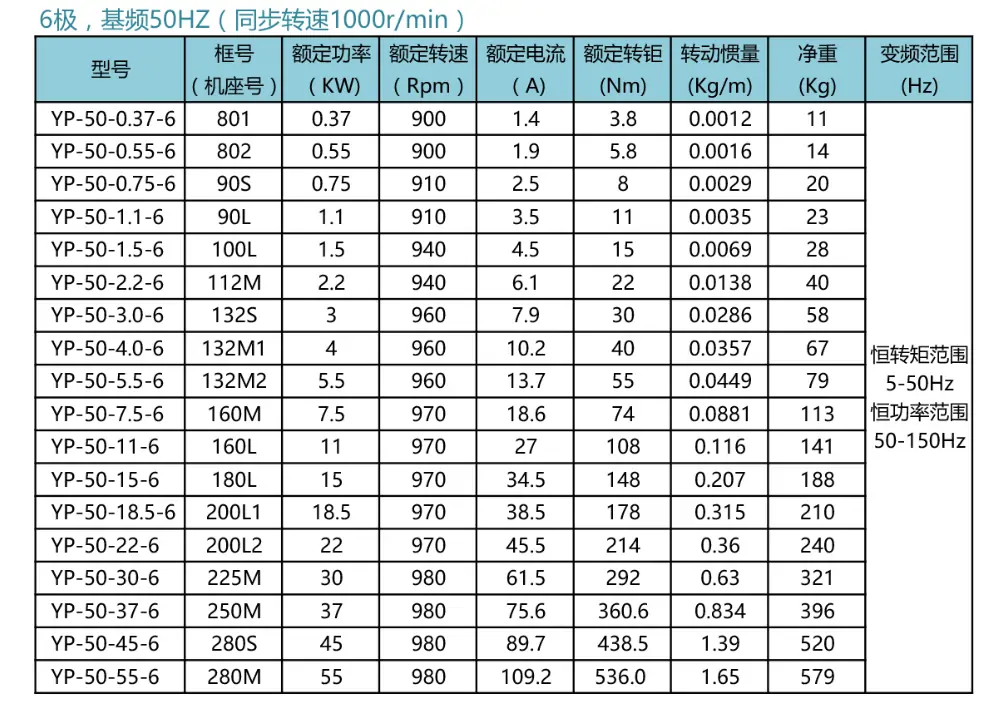

YP變頻系列6極型號
YP-50-0.18-6 YP-50-0.25-6 YP-50-0.37-6 YP-50-0.55-6 YP-50-0.75-6 YP-50-1.5-6
YP-50-2.2-6 YP-50-3.0-6 YP-50-5.5-6 YP-50-7.5-6 YP-50-11-6 YP-50-15-6
YP-50-18.5-6 YP-50-22-6 YP-50-30-6 YP-50-37-6 YP-50-45-6 YP-50-75-6
YP-50-90-6 YP-50-110-6 YP-50-132-6 YP-50-160-6 YP-50-200-6 YP-50-250-6
YP-50-315-6

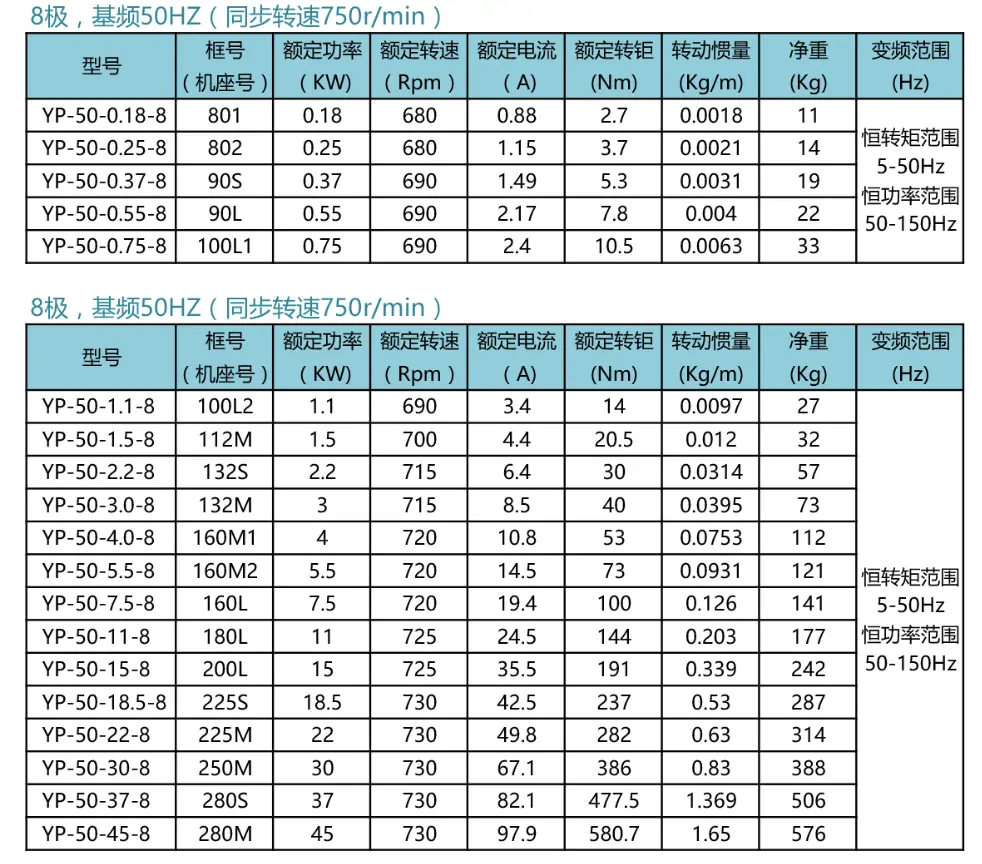

YP變頻系列8極型號
YP-50-0.18-8 YP-50-0.25-8 YP-50-0.37-8 YP-50-0.55-8 YP-50-0.75-8
YP-50-1.5-8 YP-50-2.2-8 YP-50-3.0-8 YP-50-5.5-8 YP-50-7.5-8
YP-50-11-8 YP-50-15-8 YP-50-18.5-8 YP-50-22-8 YP-50-30-8
YP-50-37-8 YP-50-45-8 YP-50-75-8 YP-50-90-8 YP-50-110-8
YP-50-132-8 YP-50-160-8 YP-50-200-8 YP-50-250-8 YP-50-315-8
YPNC系列型號：
YPNC-50-4-A YPNC-50-5.5-A YPNC-50-7.5-A YPNC-50-11-A YPNC-33.3-4-A
YPNC-33.3-5.5-A YPNC-33.3-7.5-A YPNC-33.3-15-A YPNC-50-1.5-B
YPNC-50-2.2-B YPNC-50-3.7-B YPNC-50-5.5-B YPNC-50-11-B
YPNC-50-15-B YPNC-50-18.5-B YPNC-22-50-B YPNC-37-50-B
YPNC-50-45-B YPNC-33.3-1.5-B YPNC-33.3-2.2-B YPNC-33.3-3.7-B
YPNC-50-7.5-B YPNC-33.3-7.5-B YPNC-33.3-11-B YPNC-33.3-15-B
YPNC-50-15-A YPNC-33.3-5.5-B YPNC-18.5-B YPNC-33.3-22-B
液壓系統順序閥工作原理、功用、性能及其應用
1．工作原理
順序閥也有直動式和先導式之分，根據控制壓力來源的不同，它還有內控式和外控式之分。
圖1所示為直動式內控順序閥的作用原理。這個閥與溢流閥不同之處在于它的出口處不接油箱，而通向二次油路，因而它的泄油口L必須單獨接回油箱。為了減小調壓彈簧的剛度，閥內設置了控制柱塞。
如果將下蓋轉過90。，并打開螺堵K，則內控式順序閥就可變?yōu)橥饪厥巾樞蜷y。
內控式液壓缸順序閥在其進油路壓力p1達到閥的設定壓力之前，閥口一直是關閉的，達到設定壓力后閥口才開啟，使壓力油進入二次油路，去驅動另一個執行元件。外控式順序閥閥口的開啟與否和一次油路處來的進口壓力沒有關系，僅決定于控制壓力的大小。
2．功用
液壓缸順序閥用來控制多個執行元件的順序動作。通過改變控制方式、泄油方式和二次油路的接法，順序閥還可構成其他功能，作背壓閥、平衡閥或卸荷閥用。
3．性能
順序閥的主要性能與溢流閥相仿。此外，順序閥為使執行元件準確地實現順序動作，要求閥的調壓偏差小，故調壓彈簧的剛度宜小。閥在關閉狀態下的內泄漏量也要小。
4．應用
順序閥在液壓系統 中的應用主要有：
①控制多個執行元件的順序動作。
②與單向閥組成平衡閥，保持垂直放置的液壓缸不因自重而下落。
③用外控順序閥使雙泵系統的大流量泵卸荷。
④用內控順序閥接在液壓缸回油路上，增大背壓，以使活塞的運動速度穩定。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.npx39.com/dj/512.html
